Εφαρμογή

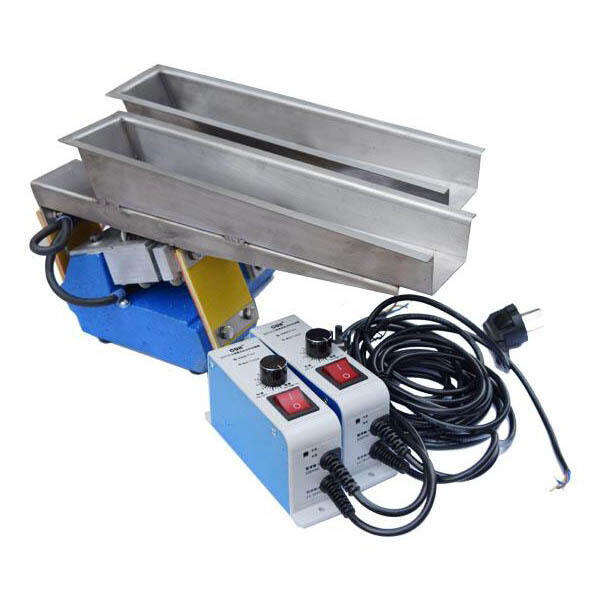

Οι μικροσκοπικοί ηλεκτρομαγνητικοί δονητικοί τροφοδοτητές GZV χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της ελαφρής βιομηχανίας, της χημικής βιομηχανίας, της βιομηχανίας τροφίμων και άλλων.Είναι σχεδιασμένα για την τροφοδότηση με σκόνη και κόκκους, επιτρέποντας τον κεντρικό έλεγχο και τον αυτόματο έλεγχο της παραγωγικής διαδικασίας.

Χαρακτηριστικά

Ο μικροσκοπικός ηλεκτρομαγνητικός δονητικός τροφοδότης είναι ένας νέος τύπος εξοπλισμού τροφοδοσίας. Σε σύγκριση με άλλες συσκευές τροφοδοσίας, έχει τα ακόλουθα χαρακτηριστικά:

1) Μικρό μέγεθος, ελαφρύ βάρος, εύκολη εγκατάσταση και χαμηλό θόρυβο

2) Υψηλή ακρίβεια τροφοδοσίας και ικανότητα

3) Χαμηλή κατανάλωση ενέργειας

4) Απλή δομή, εύκολη μεταφορά και ρύθμιση

5) Τα υλικά στην αποθήκη τροφοδοσίας μεταφέρονται συνεχώς κατά τη διάρκεια της διαδικασίας τροφοδοσίας, με αποτέλεσμα λιγότερη βλάβη στον τροφοδότη

Δομή και αρχή λειτουργίας

Κύρια συστατικά

Βασικά μέρη των ηλεκτρομαγνητικών δονητικών τροφοδοτών σειράς GZV και GZVK:

Όπως φαίνεται στην εικόνα, ο τροφοδότης ηλεκτρομαγνητικών κραδασμών των σειρών GZV και GZVK αποτελείται από το κανάλι τροφοδοσίας, το ελαστικό σύστημα, την armature, τον ηλεκτρομαγνήτη, τη βάση του κινητήρα και το ελατήριο αμβλύσης.

Η αλυσίδα είναι συνδεδεμένη με πίνακα ελαστικών.Και να κάνει εγγενή συχνότητα του συστήματος W και την αναγκαστική συχνότητα δονήσεων W συντονισμό, δηλαδή:

Z = ω/ω0 = 0,9 ~ 0.95

Συνεπώς το σύστημα σχηματίζει ένα σύστημα αντηχίας διπλών σωματιδίων.
Ενιαία φάση εναλλασσόμενου ρεύματος (AC) μετά την τροφοδοσία με ηλεκτρικό ρεύμα του διορθωτή με ελεγχόμενο με πυρίτιο, με ηλεκτρικό ρεύμα του διορθωτή με μισό κύμα, στο στρογγυλό σόλενοειδές.θα υπάρξει τάση προσθήκη στην τροχιά στο θετικό μισό κύκλοΗ ηλεκτρομαγνητική δύναμη που παράγεται μεταξύ του πυρήνα και της θωράκισης. Ο πυρήνας του σιδήρου και η θωράκιση κάνουν σχετική κίνηση.ενέργεια απελευθέρωσης ελαστικού συστήματοςΈτσι, τα διπλά σωματίδια δονούνται με την συχνότητα του εναλλασσόμενου.Επειδή υπάρχει μια γωνία 20 μοίρες ανάμεσα στο κάτω μέρος της καμπύλης και την ένταση δύναμη νήμα του μαγνητήΈτσι το υλικό κάνεισυνεχήΤο υλικό τελειώνει να πετάει προς τα πάνω και προς τα κάτω σε 1/50 του δευτερολέπτου.

Δυναμικότητα και βασικές παραμέτρους

Οι μικροηλεκτρομαγνητικοί τροφοδοτητές δονήσεων της σειράς GZV διαθέτουν 5 μοντέλα.

                                       Εμφάνιση GZV1GZV2

Μέγεθος εμφάνισης (mm)

Τεχνική παράμετρος GZV

Ηλεκτρικό ντουλάπι

Ο τροφοδότης μικροηλεκτρομαγνητικών δονήσεων της σειράς GZV και της σειράς GZVK είναι εξοπλισμένος με ηλεκτρικό ντουλάπι τύπου XKZV - II και XKZ - 5 g2 και με τον διακόπτη ρεύματος, το κουμπί ελέγχου ροής,διορθωτή και δείκτη αλλαγής ρεύματος χιλιοστόμετροςΣύμφωνα με τις ανάγκες των χρηστών, το ηλεκτρικό ντουλάπι μπορεί να γίνει σε δύο τύπους:τοίχος ή ο συνολικός έλεγχος της οθόνης της μηχανής τροφοδοσίας.

Σχήμα και διαστάσεις του ηλεκτρικού ντουλαπιού, ανατρέξτε στο διάγραμμα και τον πίνακα παρακάτω.

μικροσκοπικά ηλεκτρομαγνητικά δονητικά τροφοδοτικά
