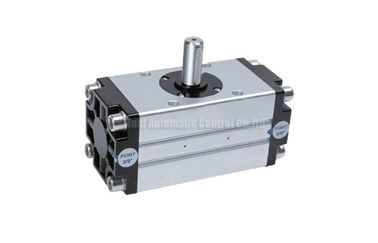

περιστροφικό ράφι 63mm και πνευματικός κύλινδρος αέρα γραναζιών, περιστρεφόμενη γωνία 180°

ΔΙΑΤΑΓΗ ΤΟΥ ΚΩΔΙΚΑ

CRA1

S

63

90

CRA1: Τύπος ραφιών και γραναζιών χωρίς μαγνήτη

S: Ενιαίος άξονας

Άντεξε το μέγεθος

Περιστρεφόμενη γωνία

30:30mm

90:90°

50:50mm

CDRA1: Τύπος ραφιών και γραναζιών με το μαγνήτη

W: Διπλός άξονας

63:63mm

180:180°

80:80mm

100:100mm

ΠΡΟΔΙΑΓΡΑΦΗ

Άντεξε το μέγεθος (χιλ.)

30

50

63

80

100

Λειτουργώντας μέσο

Φιλτραρισμένος συμπιεσμένος αέρας

Σχέδιο κινήσεων

Διπλή δράση

Αντοχή πίεσης

1.5MPa

Σειρά λειτουργούσας πίεσης

0.1~1.0MPa

Περιβαλλοντική θερμοκρασία

0~60ºC

Σπασμωδική κίνηση

Μέσα σε 1°

Περιστρεφόμενη ανοχή γωνίας

0/+4°

Ροπή παραγωγής (N.m)

1.9

9.3

17

32

74

Επιτρεπόμενη δύναμη (χωρίς προσκέφαλο αέρα)

0,01

0,05

0,12

0,16

0,54

Επιτρεπόμενη δύναμη (Με το προσκέφαλο αέρα)

0,98

1.5

2.0

2.9

Περιστρεφόμενη χρονική σειρά (βαθμός Min/90)

0.2~1

0.2~2

0.2~3

0.2~4

0.2~5

Μέγεθος λιμένων

M5X0.8

Rc1/8

Rc1/8

Rc1/4

Rc3/8

Πρότυπο

Λιμένας

μέγεθος

Α

Β

Γ

Δ

DD

Φ

Χ

J

Κ

S

U

W

BA

BB

CA*

CB*

διαστάσεις

Rc

(g6)

(h9)

β

ℓ

CRA1S50

1/8

62

48

46

15

25

2.5

36

M8 Χ 1.25Depth 8

5

(177)

144

98

17

17

8.5

8.5

13

5

0

25

-0,030

CRA1S63

1/8

76

60

57

17

30

2.5

41

M10x 1.5Depth12

5

(201,5)

163

117

19.5

20

10

10

14

6

0

30

-0.03

CRA1S80

1/4

92

72

70

20

35

3

50

M12hx 1,75

Depth13

5

(230)

186

142

22.5

23.5

12

12

18

6

0

40

-0.03

CRA1S100

3/8

112

85

85

25

40

4

60

M12 Χ 1,75

Depth14

5

(311)

245

172

28

25

12.5

12.5

18

8

0

45

-0,036

Πρότυπο

Δ (g6)

Γ

Μ

Ν

UU

Λ

CRA1W50

15

11

20

15

118

14

CRA1W63

17

13

22

17

139

16

CRA1W80

20

15

25

20

167

19

CRA1W100

25

19

30

25

202

24
