| Τόπος καταγωγής: | Ningbo Κίνα (ηπειρωτική χώρα) |
| Μάρκα: | FLUIDAC or OEM |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | Cy1b-25-50 |
| Ποσότητα παραγγελίας min: | 5 Piece |
|---|---|
| Τιμή: | USD10-- |
| Συσκευασία λεπτομέρειες: | Κιβώτια, χαρτοκιβώτια, ξύλινες περιπτώσεις, παλέτες |
| Χρόνος παράδοσης: | Μέσα σε 20 ημέρες μετά από να λάβει την πληρωμή ή την κατάθεση |
| Όροι πληρωμής: | TT Advance/30% κατάθεση, 70% με του Μπιλ αντιγράφων, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 5000 τεμάχια ανά μήνα |
| Σχέδιο κινήσεων: | Διπλή δράση | Σειρά λειτουργούσας πίεσης: | 0.18~0.7MPa |
|---|---|---|---|
| Αντοχή πίεσης: | 1.05MPa | Όνομα προϊόντος: | Πνευματικός κύλινδρος αέρα |
| Λειτουργώντας μέσο: | Φιλτραρισμένος συμπιεσμένος αέρας | Άντεξε το μέγεθος: | 6mm63mm |
| Υψηλό φως: | Πνευματικός κύλινδρος αέρα,Κύλινδρος αερίου |
||

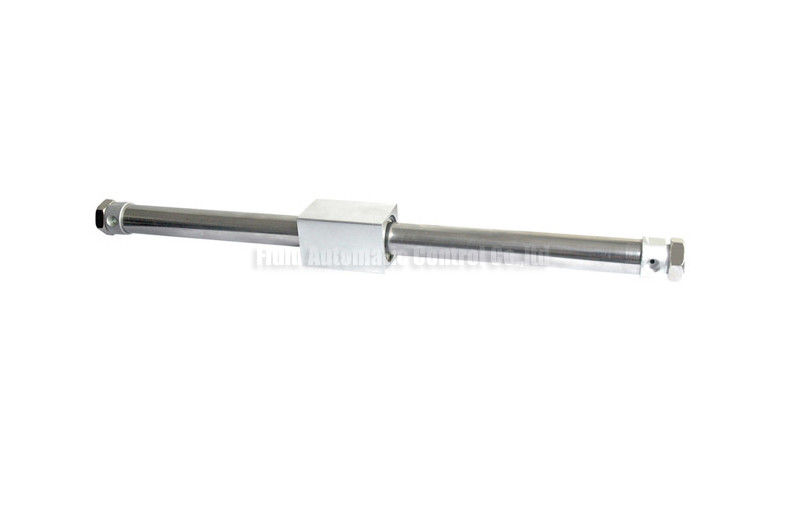

Συνδεμένη Rodless διπλής ενέργειας 1.05Mpa ανοξείδωτου μαγνητικά πνευματικός κύλινδρος αέρα
Το ανοξείδωτο τύπων SMC σύνδεσε μαγνητικά Rodless που ο διπλής ενέργειας πνευματικός κύλινδρος αέρα άντεξε το μέγεθος 6mm63mm e.g.CY1B-25-50 με το λαστιχένιο μαξιλάρι
Γρήγορη λεπτομέρεια:
* CY1 μαγνητικά σύνδεσε το rodless πνευματικό κύλινδρο αέρα, SMC equvalent
* Γλιστρώντας τύπος, γλιστρώντας καθοδηγημένος τύπος ένσφαιρου τριβέα και άμεσος τοποθετώντας τύπος για την επιλογή
* Το εσωτερικό έμβολο συνδέεται με μια εξωτερική μεταφορά με τη βοήθεια ενός μαγνητικού.
* Με το λαστιχένιο απομονωτή, κίνηση ομαλή, χαμηλού θορύβου. Απορροφητής κλονισμού για CY1L επιλέξιμο
* Διαθέσιμος με την υψηλή ή χαμηλή μαγνητική δύναμη εκμετάλλευσης
* Εύκολος και διάφορος τοποθετώντας τύπος
* Με το self-lubricating ρουλεμάν, λίπανση ελεύθερη
* Άντεξε size6mm, 10mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
Προδιαγραφές:
|
ΔΙΑΤΑΓΗ ΤΟΥ ΚΩΔΙΚΑ |
|||
|
CY1 |
Β |
25 |
50 |
|
CY1: Τυποποιημένος μαγνητικά συνδεμένος τύπος Rodless |
Τύπος |
Άντεξε το μέγεθος |
Κτύπημα |
|
Β: Βασικός τύπος |
6:6mm |
||
|
10:10mm |
|||
|
S: γλιστρώντας τύπος |
15:15mm |
||
|
20:20mm |
|||
|
CDY1: Με τον τύπο μαγνητών |
Λ: Γλιστρώντας καθοδηγημένος τύπος ένσφαιρου τριβέα |
25:25mm |
|
|
32:32mm |
|||
|
Ρ: Μαγνητικά συνδεμένος άμεσος τοποθετώντας τύπος |
40:40mm |
||
|
50:50mm |
|||
|
63:: 63mm |
|||
|
ΠΡΟΔΙΑΓΡΑΦΗ |
|||||||||
|
Άντεξε το μέγεθος (χιλ.) |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
63 |
|
Λειτουργώντας μέσο |
Φιλτραρισμένος συμπιεσμένος αέρας |
||||||||
|
Σχέδιο κινήσεων |
Διπλή δράση |
||||||||
|
Αντοχή πίεσης |
1.05MPa |
||||||||
|
Σειρά λειτουργούσας πίεσης |
0.18~0.7MPa |
||||||||
|
Περιβαλλοντική θερμοκρασία |
CY1B/S: 5~60℃ CY1L: - 10~60℃ CY1R: - 10~60℃ |
||||||||
|
Λειτουργούσα ταχύτητα |
CY1B/S: 50~400mm/s CY1L: 50~1000mm/s CY1R: 50~500mm/s |
||||||||
|
Μείωση απομονωτών |
CY1B/S: Λαστιχένιος απομονωτής και των δύο ακρών CY1L: Απορροφητής κλονισμού ή λαστιχένιος απομονωτής CYLR: Λαστιχένιος απομονωτής |
||||||||
|
Λίπανση |
Μην απαιτημένος |
||||||||
|
Μέγεθος λιμένων |
M5X0.8 |
M5X0.8 |
M5X0.8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
G1/4 |
|
Πρότυπο |
Μέγεθος λιμένων |
Δ |
Β |
Φ |
Γ |
Χ |
Κ |
Λ |
Ν |
NA |
MMxJ |
ΜΝ |
S |
W |
Χ |
ZZ |
|
CY1B6 |
M5x0.8 |
7.6 |
17 |
9 |
5 |
14 |
5 |
35 |
10 |
14 |
M3x0.5x4.5 |
M10x1.0 |
63 |
25 |
10 |
81 |
|
CY1B10 |
M5x0.8 |
12 |
25 |
9 |
5 |
12.5 |
4 |
38 |
11 |
14 |
M3x0.5x4.5 |
M10x1.0 |
63 |
30 |
16 |
81 |
|
CY1B15 |
M5x0.8 |
17 |
35 |
10 |
5.5 |
13 |
11 |
57 |
11 |
17 |
M4x0.7x6 |
M10x1.0 |
83 |
35 |
19 |
103 |
|
Πρότυπο |
Μέγεθος λιμένων |
Β |
Γ |
Δ |
Ε |
Φ |
Γ |
Χ |
Ι |
Κ |
MMxJ |
Ν |
|
|
CY1B20 |
G1/8 |
36 |
|
22.7 |
|
13 |
8 |
20 |
28 |
8 |
M4x0.7x6 |
15 |
|
|
CY1B25 |
G1/8 |
46 |
|
27.8 |
|
13 |
8 |
20.5 |
34 |
10 |
M5x0.8x8 |
15 |
|
|
CY1B32 |
G1/8 |
60 |
|
35 |
|
16 |
9 |
22 |
40 |
15 |
M6x1.0x8 |
17 |
|
|
CY1B40 |
G1/4 |
70 |
|
43 |
|
16 |
11 |
29 |
50 |
16 |
M6x1.0x10 |
21 |
|
|
CY1B50 |
G1/4 |
86 |
32 |
53 |
30 |
-0.007 |
2 |
14 |
33 |
58.2 |
25 |
M8x1.25x12 |
25 |
|
-0.037 |
|||||||||||||
|
CY1B63 |
G1/4 |
100 |
38 |
66 |
32 |
-0.007 |
2 |
14 |
33 |
72.2 |
26 |
M8x1.25x12 |
25 |
|
-0.043 |
|||||||||||||
|
Πρότυπο |
NA |
NB |
NN |
QXR |
S |
Φυματίωση |
TCxR |
W |
Χ |
ZZ |
|
||
|
CY1B20 |
24 |
13 |
M20x1.5 |
━ |
106 |
━ |
━ |
50 |
25 |
132 |
|||
|
CY1B25 |
30 |
13 |
M26x1.5 |
━ |
111 |
━ |
━ |
50 |
30 |
137 |
|||
|
CY1B32 |
36 |
15 |
M26x1.5 |
━ |
124 |
━ |
━ |
50 |
40 |
156 |
|||
|
CY1B40 |
46 |
19 |
M32x2.0 |
━ |
150 |
━ |
━ |
60 |
40 |
182 |
|||
|
CY1B50 |
55 |
23 |
━ |
M8x1.25x16 |
176 |
14 |
M12x1.25x7.5 |
60 |
60 |
180 |
|||
|
CY1B63 |
69 |
23 |
━ |
M10x1.5x16 |
188 |
14 |
M14x1.5x11.5 |
70 |
70 |
192 |
|||
Ο πνευματικός κύλινδρος, κύλινδρος αέρα, σύνδεσε μαγνητικά το rodless κύλινδρο αέρα
